仿小程序数据助手数据页面之折线图

仿小程序数据助手数据页面之折线图





缘起

昨天微信团队发布了神器——小程序数据助手,想起自己以前也写过一个很简陋的饼图绘制的demo,那么就再搞点事,画个折线图。

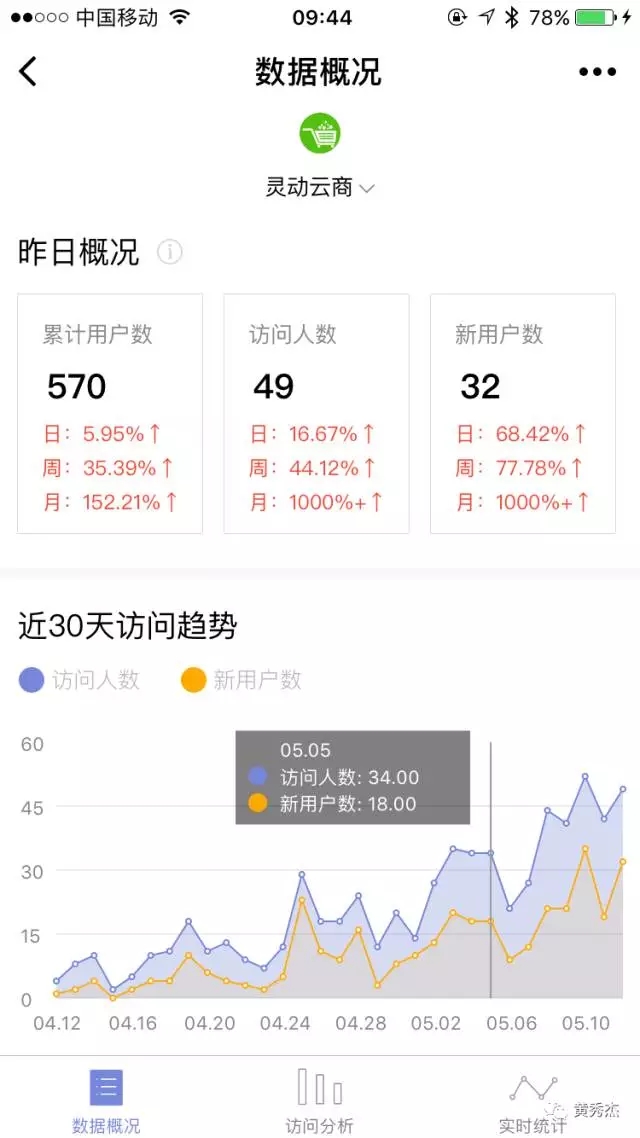

目标页面



目前实现效果



折线图思路

1.Line连线、画空心圆圈
2.描圆圈
3.填充背景色
4.监听触摸手势
5.随着滑动读取数据并显示

说明

1-4点应该不难理解,第5点需要处理手势滑动的步长,是以天为单位,一天一移动;浮动层跟随当前日期移动而移动,其位置当处在对侧的半屏区域中,比如接近右屏边缘时,要在浮动层置左。

实现效果

步骤

1.获取数据

小程序已经开放了统计接口,直接拿真实的数据过来做了。

https://mp.weixin.qq.com/debug/wxadoc/dev/api/analysis.html#日趋势

以日趋势数据为例,按照文档,先取到access_token,再向https://api.weixin.qq.com/datacube/getweanalysisappiddailysummarytrend?access_token=ACCESS_TOKEN请求数据,传入起始日期做为参数。这里有一个巨坑,只能够起始入传同一天,否则,返回时报range过界错误。

整理得到的数组数据示例如下

[
    {
        "ref_date": "20170412",
        "session_cnt": 8,
        "visit_pv": 49,
        "visit_uv": 4,
        "visit_uv_new": 1,
        "stay_time_uv": 73.75,
        "stay_time_session": 36.875,
        "visit_depth": 3.25
    },
    {
        "ref_date": "20170413",
        "session_cnt": 10,
        "visit_pv": 81,
        "visit_uv": 8,
        "visit_uv_new": 2,
        "stay_time_uv": 351.25,
        "stay_time_session": 281,
        "visit_depth": 3.5
    }
    ...
]

2.画折线

var data = require('../../data/daily.js');
Page({
  data: {
  },  //事件处理函数
  onLoad: function () {    // 画布高度,与CSS中定义等值
    var canvasHeight = 100;    // x轴放大倍数
    var ratioX = 10;    // y轴放大倍数
    var ratioY = 2;    const context = wx.createCanvasContext('line-canvas');
    data.daily.forEach(function(daily, i, array) {      // 当前点坐标
      var currentPoint = {
        x: i * ratioX,
        y: canvasHeight - daily.visit_uv_new * ratioY
      };      /* 画折线 */
      if (i < array.length - 1) {        // 开始
        context.beginPath();        // 移动到当前点
        context.moveTo(currentPoint.x, currentPoint.y);        // 画线到下个点
        context.lineTo((i + 1) * ratioX, canvasHeight - array[i + 1].visit_uv_new * ratioY);        // 设置属性
        context.setLineWidth(1);        // 设置颜色
        context.setStrokeStyle('#7587db');        // 描线
        context.stroke();
      }      /* 画圆圈 */

    });
    context.draw();
  }
})

写代码的过程中,犯一个错误,将context.draw();方法放在forEach循环体中了,于是只显现出最后一段折线,之前的绘制的全被覆盖了。

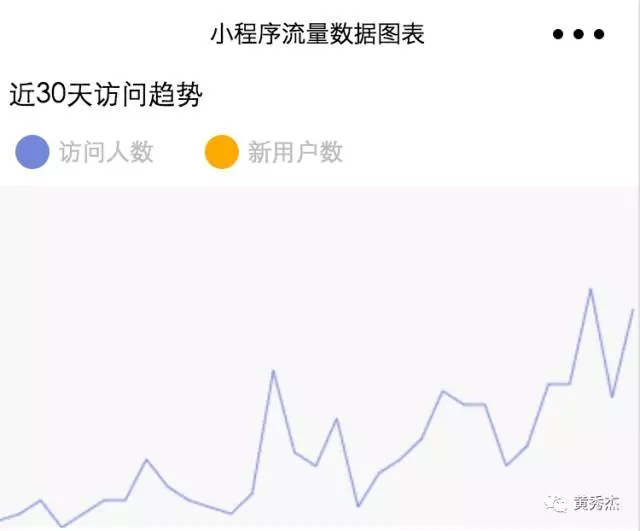

效果如图



3.画圆圈

画圆的本质是画弧,以当前点作为圆心,画半径为3的弧;填充为白色背景,要覆盖折线的拐点。fill()与stroke()分别填充背景与描边。

/* 画圆圈 */context.beginPath();
context.arc(currentPoint.x, currentPoint.y, 2, 0, 2 * Math.PI);context.setStrokeStyle(purple);
context.setFillStyle('white');
context.stroke();
context.fill();

效果如图



4.画参照线

画横线的同时,标上数值。

    /* 画横向参照线 */
    var lineCount = 4;
    var estimateRatio = 3;
    var ratio = canvasHeight / lineCount;    for (var i = 0; i < lineCount; i++) {
      context.beginPath();
      var currentPoint = {
        x: 0,
        y: canvasHeight - i * ratio
      };      // 移动到原点
      context.moveTo(currentPoint.x, currentPoint.y);      // 向Y正轴方向画线
      context.lineTo(canvasWidth, canvasHeight - i * ratio);      // 设置属性
      context.setLineWidth(1);      // 设置颜色
      context.setStrokeStyle(gray);
      context.stroke();      // 标注数值
      context.setFillStyle(gray);
      context.fillText((i * ratio / estimateRatio).toFixed(0), currentPoint.x, currentPoint.y);
    }

以上代码中estimateRatio,是估算的一值,因为到目前为止,还没有计算报表数据中最大的Y值是几许。

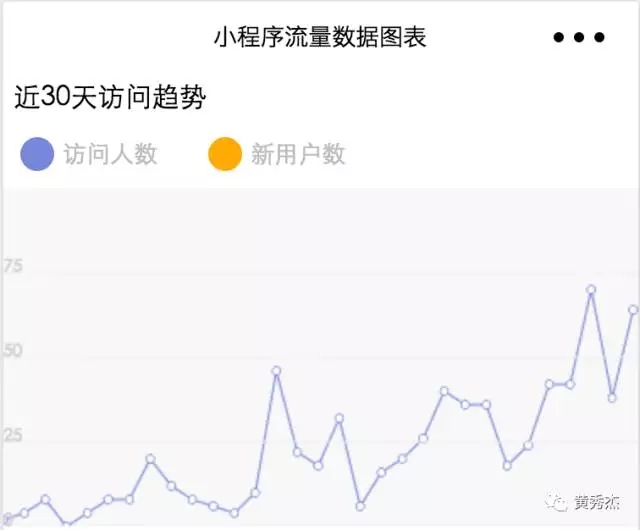

效果如图



填充紫色背景

目前看起来都是白底,光秃秃一条折线不免单调,因此要填充上从折线与x轴之前的面积区域。

思路是:每画一段,便自由落体拐头向下,左往x轴负方向回到上一个的位置,最后与上一个点闭合,于是形成了一个梯形结构,经多次fill()方法填充后,实现了面积图的效果。

// 竖直往下,至x轴context.lineTo(nextPoint.x, canvasHeight);// 水平往左,至上一个点的在x轴的垂点context.lineTo(currentPoint.x, canvasHeight);// 设置淡紫色context.setFillStyle(lightPurple);// 实现闭合与x轴之前的区域context.fill();

将以上代码放在画折线图forEach循环体的最末。

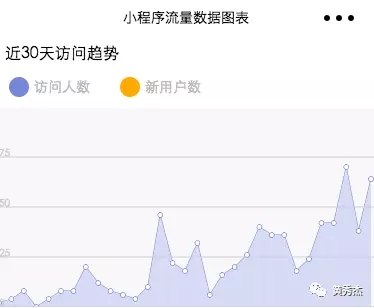

得到上述最终效果。
