在微信小程序中绘制图表:饼图绘制及如何添加动画效果

发布时间:2018-04-08 11:48 所属栏目:小程序开发教程
本文作者:musiq1989,制作了一个很不错的图表插件,并且写了几篇文章来辅助,这是其中的第三篇,本系列已经获得授权,来自授权地址

本期大纲

1、饼图绘制
2、如何添加动画效果
3、使用rollup构建项目

关注我的 github 项目 查看完整代码。

很久没更新了,最近事情比较多,今天来把坑填上!

饼图绘制

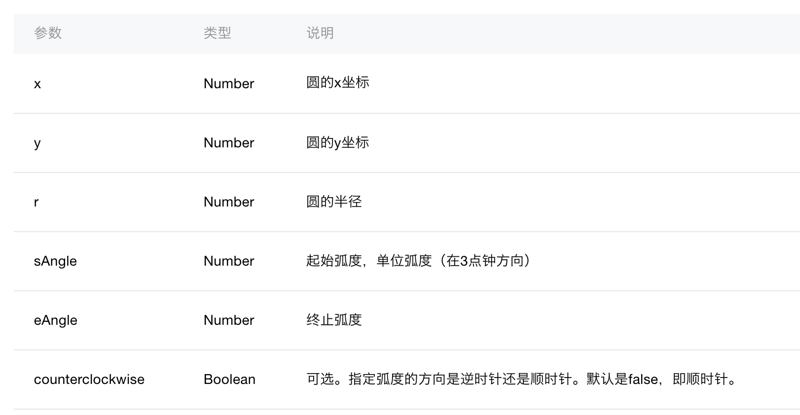

先看一下API

下面开始(使用ES6语法编写,后面我们可以是用rollup编译成ES5的语法)

假设我们有这样的数据


const series = [
    {data: 15, color: '#7cb5ec'},
    {data: 35, color: '#f7a35c'},
    {data: 78, color: '#434348'},
    {data: 63, color: '#90ed7d'}
];

计算出各项所占的比例和开始的弧度

calPieData.js


export function calPieAngle (series) {
    // 计算数据总和
    let count = 0;
    series.forEach((item) => {
        count += item.data;
    });

    // 计算出开始的弧度和所占比例
    let startAngle = 0;
    return series.map((item) => {
        item.proportion = item.data / count;
        item.startAngle = startAngle;
        startAngle += 2 * Math.PI * item.proportion;
        return item;
    });
}

数据已经计算出来了,下面让我开始绘制吧

drawPieChart.js


import { calPieAngle } from 'calPieData'

export default function drawPieChart (series) {
    ...

    let pieSeries = calPieAngle(series);
    pieSeries.forEach((item) => {
        context.beginPath();
        // 设置填充颜色
        context.setFillStyle(item.color);
        // 移动到原点
        context.moveTo(100, 100);
        // 绘制弧度
        context.arc(100, 100, 80, item.startAngle, item.startAngle + 2 * Math.PI * item.proportion);
        context.closePath();
        context.fill();
    });

    ...

}

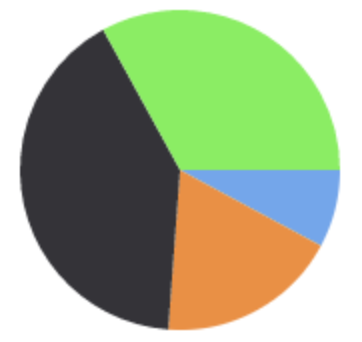

调用drawPieChart(series)就可以得到下面的结果:

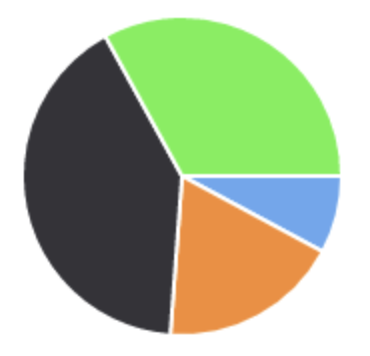

很简单是不是,下面我们给各区块加上一个白色的分割线
因为arc实际上是绘制了一条路径,所以我们简单的stroke描边一下就可以了



...

context.setLineWidth(2);
context.setStrokeStyle('#ffffff');
pieSeries.forEach((item) => {
    context.beginPath();
    context.setFillStyle(item.color);
    context.moveTo(100, 100);
    context.arc(100, 100, 80, item.startAngle, item.startAngle + 2 * Math.PI * item.proportion);
    context.closePath();
    context.fill();
    context.stroke();
})

...

添加动画效果

首先让我们创建一个动画工具,这个动画工具能够传入一些自定义的参数,比如动画时间,能够有动画每一步的回调以及动画结束的回调

animation.js


export default function Animation (opts) {
    // 处理用户传入的动画时间,默认为1000ms
    // 因为用户有可能传入duration为0,所以不能用opts.duration = opts.duration || 1000 来做默认值处理
    // 否则用户传入0也会处理成默认值1000
    opts.duration = typeof opts.duration === 'undefined' ? 1000 : opts.duration;

    let startTimeStamp = null;

    function step (timestamp) {
        if (startTimeStamp === null) {
            startTimeStamp = timestamp;
        }
        if (timestamp - startTimeStamp < opts.duration) {
            // 计算出动画的进度
            let process = (timestamp - startTimeStamp) / opts.duration;
            // 触发动画每一步的回调,传入进度process
            opts.onProcess && opts.onProcess(process);
            // 动画进行中,执行下一次动画
            requestAnimationFrame(step);
        } else {
            // 动画结束
            opts.onProcess && opts.onProcess(1);
            // 触发动画结束回调
            opts.onAnimationFinish && opts.onAnimationFinish();
        }
    }

    requestAnimationFrame(step);
}

动画使用了requestAnimationFrame,并且已经满足了我们上面定义的需求
在实战中,此处的动画都是线性的,一般我们还会加入缓动选项,比如缓入,缓出,还有一点,在微信小程序真机中IOS设备是不支持requestAnimationFrame的,所以要做降级处理,使用setTimeout,查看完整的代码

下面我们调用animation来完成动画效果

app.js


import Animation from 'animation'
import drawPieChart from 'drawPieChart'

Animation({
    duration: 1000,
    onProcess: (process) => {
        drawPieDataChart(series, process);
    }
});

修改一下drawPieDataChart function,能够接受process参数



...

export default function drawPieChart (series, process = 1) {
    ...
    // 将process传入给calPieAngle,计算出对应进度下的图表角度数据
    let pieSeries = calPieAngle(series, process);

...

同样,修改一下calPieAngle function,能够接受process参数



export function calPieAngle (series, process = 1) {
    ...

    // 计算出开始的弧度和所占比例
    let startAngle = 0;
    return series.map((item) => {
        // 计算出当前动画进度的比例
        item.proportion = item.data / count * process;
        item.startAngle = startAngle;
        startAngle += 2 * Math.PI * item.proportion;
        return item;
    });
}

好了,现在我们的动画就可以动起来了,类似这样

使用rollup构建项目

Rollup is a next-generation JavaScript module bundler. Author your app or library using ES2015 modules, then efficiently bundle them up into a single file for use in browsers and Node.js.

也就是说rollup是一个前端构建工具,能够将我们的整个项目合并输出成一个最终的编译结果,上面我们编写代码的时候都是按照不同的功能放到不同的文件中,这样有利于后期的可持续性开发和维护,rollup正好能帮助我们构建出最后的编译结果

先安装rollup


npm install -g rollup

添加对ES6的支持


npm install --save-dev rollup-plugin-babel
npm install --save-dev babel-preset-es2015-rollup

创建.babelrc文件在项目根目录,告诉babel转义时使用哪个presets


{
  "presets": ["es2015-rollup"],
}

好了剩下最后一步,定义我们的rollup.config.js配置文件


import babel from 'rollup-plugin-babel';

export default {
  // 入口文件
  entry: 'app.js',
  // 输出格式,这里使用commonJS
  format: 'cjs',
  // 输出文件
  dest: 'dist/charts.js',
  // 使用babel进行ES6转ES5
  plugins: [
      babel({
          exclude: 'node_modules/**',
      })
  ]
};

rollup会从入口文件开始,查找我们的依赖(import),逐级往下深入,把依赖的文件全部收集起来并合并到一起,最后输出到我们定义的dest文件中

执行


rollup -c

好了,我们就得到了我们最后的项目编译文件charts.js

下期预告

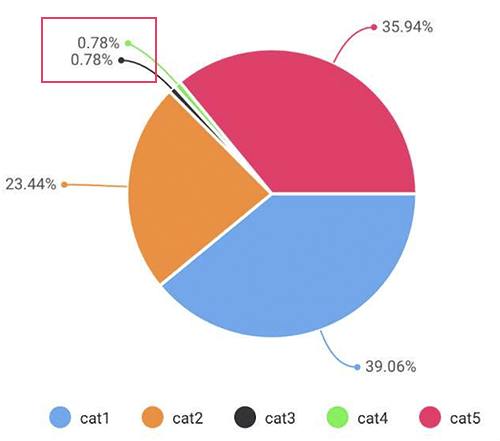

下一期中我一起讨论下有技术含量的内容,关于图表中文案显示的检测碰撞问题,大概效果会是这样的,红框部分文案发生了碰撞,这里完成了避让,能够正常显示
